MAMPOSTERÍA ESTRUCTURAL: EL QUÉ Y EL CÓMO

Experto

Asociación Colombiana de Productores de Concreto

RESUMEN:

La mampostería estructural es un sistema compuesto por bloques de concreto u otros materiales que conforman sistemas monolíticos que pueden resistir cargas de gravedad, sismo y viento.

*Artículo cortesía de la Asociación Colombiana de Productores de Concreto.



Este sistema está básicamente fundamentado en la construcción de muros colocados a mano, de perforación vertical, reforzadas internamente con acero estructural y alambres de amarre, los cuales cumplen todas las especificaciones propuestas en el Título D de la NSR – 10. Las celdas de las unidades de mampostería se pueden rellenar parcial o completamente con mortero de relleno.

Crédito: Cortesía Skepticsteve.

¿Qué elementos conforman el sistema?

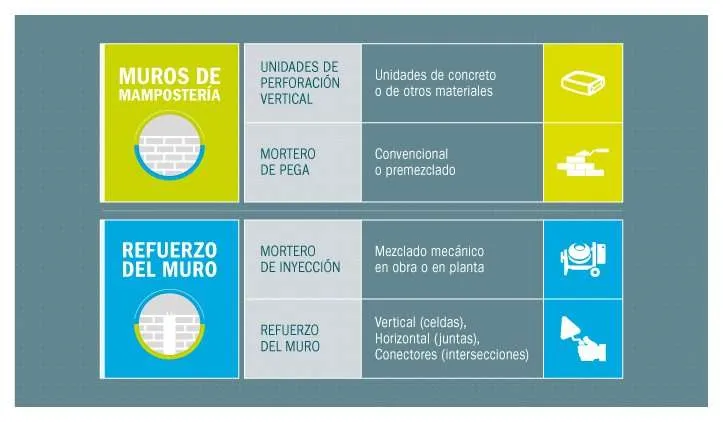

La mampostería estructural está compuesta por los siguientes elementos:

Crédito: Achim Hering.

Proceso constructivo

Se debe tener en cuenta que los bloques se pegan con un mortero en capas de 1 cm de espesor, el cual puede variar en +/- 4 mm. Estos se colocan en traba para que de este modo se pueda tener un comportamiento apropiado al terminar las piezas entrelazadas.

1. Preparación del terreno:

  • Retirar materiales no apropiados, realizar limpieza del área de trabajo.

  • Realizar drenajes tanto interiores como laterales para evitar el empozamiento.

  • Realizar las respectivas excavaciones para la ubicación de instalaciones y mallas.

  • Vaciar concreto pobre o de limpieza para las vigas de cimentación.

2. Los refuerzos estructurales se deben ubicar de forma tal que queden previamente embebidos en la cimentación.

3. Construir la cimentación y en ella dejar los hierros de arranque que van por las celdas verticales de los bloques estructurales.

4. Se puede proceder a instalar la primera hilada, verificando las dimensiones de los vanos de las puertas. Los ladrillos en donde se encuentran los refuerzos de acero estructural deben tener una caja para conformar la ventana de limpieza de esa cavidad cuando se termine de levantar el muro.

5. Para ubicar las hiladas de forma sucesiva se pueden marcar los niveles en boquilleras para asegurar que se construyen de forma nivelada a las pegas. La distribución debe considerar espacios que permitan colocar piezas enteras en altura. Esto es de gran importancia cuando se desea dejar los ladrillos a la vista.

6. Se van colocando los ladrillos de forma sucesiva teniendo en cuenta que queden nivelados y aplomados. Para esto se emplean hilos en los niveles descritos anteriormente junto con la boquillera y plomada. Se debe controlar el espesor del mortero de pega disponiendo de forma correcta los refuerzos horizontales correspondientes.

Crédito: © Ligia María Vélez.

7. En las celdas verticales de los ladrillos se van disponiendo las instalaciones de servicios eléctricos, de agua, sanitarias, etc.

8. Al momento de alcanzar la altura deseada del muro se debe limpiar la celda. Se puede utilizar la misma varilla que va de refuerzo en esa celda y por la ventana que se dejó en la primera hilada se extrae el material suelto por la limpieza.

9. Seguido a esto y la instalación del refuerzo correspondiente, se humedece la celda y ésta se rellena con mortero fluido. Por lo general sobre los muros de mampostería se apoya un una placa de entrepiso o el de una cubierta, Para el primer caso se cuidará que el refuerzo se prolongue en una longitud que considera el espesor de la placa de entrepiso, o viga de ésta, y el traslapo del muro siguiente. Cuando el remate es una placa de cubierta el refuerzo de la celda rematará con un gancho para anclarse en la placa de cubierta o viga de remate del muro.

10. Después de rellenar las celdas se arma y funde la placa de entrepiso o de cubierta o las vigas de remate del muro si es el caso. Esta placa le da rigidez a los muros y complementa el sistema estructural.

Crédito: Flickr – Robert Carr.
Nota aclaratoria de responsabilidad: Las observaciones contenidas en este documento son de carácter informativo y deben ser aplicadas y/o evaluadas por el constructor o usuario solamente en caso de considerarlas pertinentes. Por lo tanto, estas observaciones no comprometen a Argos, a sus filiales o a sus subordinados.

«Los refuerzos estructurales se deben ubicar de forma tal que queden previamente embebidos en la cimentación».

CONCLUSIÓN

En general para la construcción de estructuras de mampostería estructural se deben seguir una serie de pasos que son esenciales en todos los procesos, sin importar el tipo de diseño que se tenga, cumpliendo con todas las especificaciones consignadas en la versión vigente de la Norma Sismo Resistente.
